ZBL4全封闭直冷式直流电机_西安泰富西玛电机|西安电机厂

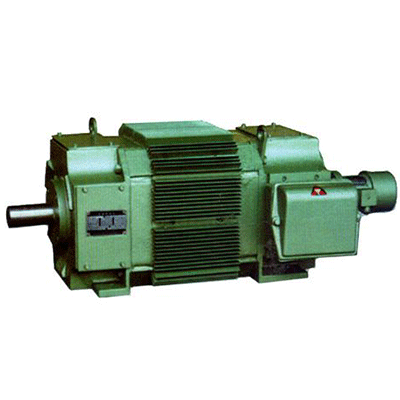

ZBL4全封闭直冷式直流电机

产品特点:西安泰富西玛ZBL4系列全封闭直冷式直流电机除了具备原来Z4系列电机所特有的体积小,重量轻,输出功率大,完全适用于静止整合电流供电等特点,还具有封闭的机壳,因此尤为适用于尘埃及金属切屑等场所。
生产厂家:西安泰富西玛电机|西安电机厂
在线咨询:西安泰富西玛电机为您服务 186-8180-2157 高经理
  • 西安泰富西玛电机微信咨询
    业务咨询
  • 西安泰富西玛电机防违查询
    防违查询
  • 产品简介
  • 技术参数
  • 常见问题
  • 资料下载
西安泰富西玛电机:ZBL4系列全封闭直冷式直流电机

型号说明
      西安泰富西玛ZBL4系列全封闭直冷式直流电机以ZBL4-180-21为例:Z表示直流电机,BL表示全封闭自冷式,4:表示第四次系列设计,180表示电机中心高(180毫米),2表示铁心长度代号为2,1表示端盖代号,

电机概述
      西安泰富西玛ZBL4系列全封闭直冷式直流电机采用全迭片式机座,因此适用于静止整流器供电之工况,并可承受整体机座所不能达到的电流变化率,定子采用八角形结构,空间利用率极高,磁极安装定位精确,并采用计算机辅助设计,使电器参数控制适当,因而电机的换向性能良好,机座外表面有特制的散热筋,增加了电机的有效散热表面积。从而提高了电机有效体积下的输出功率。
      电机采用F极绝缘材料。绝缘结构新颖可靠,保证绝缘性能稳定和散热良好。
      额定电压为400伏或440伏的电机,在三相全控桥式整流电源供电及不外接直流平波电抗器的条件下,可长期稳定的运行。额定电压为160伏的电机由单相桥式整流电源供电,此时是抑制脉动电流,电机回路中须接入直流平波电抗器,其电感值见技术数据表。
      本系列电机的安装尺寸除了两底脚孔间轴向尺寸“B”之外,均符合国际标准IEC72

电机特点和用途
      西安泰富西玛ZBL4系列全封闭直冷式直流电机是在Z4系列强迫风冷式直流电机的基础上新开发的产品。它除了具备原来Z4系列电机所特有的体积小,重量轻,输出功率大,完全适用于静止整合电流供电等特点,还具有封闭的机壳,因此尤为适用于尘埃及金属切屑等场所。

电机性能
      1.技术数据表中的数据应按下列使用条件工作
        a.海拔不超过1000米;
        b.周围空气温度不大于40摄氏度;
        c.工作环境不应含有酸性,碱性或其他对绝缘有腐蚀作用的气体;
        d.电机为连续工作制(S1);
        e.电机的电枢回路和励磁回路可由静止整流电源供电,也适应由直流发电机供电;
        f.本系列电机性能均符合国家标准GB755-87《旋转电机基本技术要求》也参照国际电工委员会标准IEC34-1或德国国家标准DIN57530的要求考核.
      2.电机标准额定电压为160伏440伏,也可根据具体情况派生出220伏,400伏或其他电压;
      3.电机的额定转速有3000,1500,750转/分,共4档。减少励磁电压为恒功率调速,调速范围见技术数据表,降低电枢电压为恒转矩调速。在电枢电流连续的条件下,其最低转速为20转/分,此时仍能维持额定转矩,转速平稳;
      4.标准励磁电压为180伏,其他励磁电压也可协商,为了确保励磁系统绝缘的可靠性,在断开励磁回路时,须在励磁绕组两端并联一个释放电阻,以防止自感电势,在标准励磁电压时其值约为七倍励磁绕阻电阻(冷态),励磁电压高于标准值时,并联释放电阻值可小于七倍,反之大于七倍;
      5.电机的出线盒内提供有接地标志接线柱;
      6.技术数据表中的效率值为额定功率,额定电压和转速时的效率,它包括励磁损耗.

ZBL4系列全封闭直冷式直流电机结构简介
      1.电机的防护等级为IP44;
      2. 电机的冷却方式为IC0041全封闭自冷式;
      3. 电机的安装方式符合国际GB997-81规定,有IMB3,IMB5,IMB35,IMV1,IMV15,IMV3IMV36等;
      4. 电机的机壳外表面有散热筋,出线盒在换向器侧端盖上方;
      5. 电机非转动侧可配带测速发电机,编码器等附件.

ZBL4全封闭直冷式直流电机订货须知
      1、订货前请先查阅西玛电机产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品。在订货合同中请注明电机的 型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据,如ZDT2-450-3 500KW 440V 650r/min 他励220V,卧式带底脚或IMB3。
      2、对电机产品有特殊要求时,如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
      3、如所需品种规格在西玛电机样本所列之外,或另有其他特殊要求时,经双方协商同意后签订合同或试制协议书。
      4、各类产品除电机的轴伸键外,所有附件均不在供应范围内,用户如需附件或备件,例如电刷、刷握等,请事先在合同中注明所需的附件或备件的名称与数量。

      以上关于ZBL4系列全封闭直冷式直流电机的资料由西安西玛电机技术部提供,网络部整理发布,欢迎广大新老客户垂询选购!
