知道西玛电机为什么重视电机绕组端部绑扎吗？

知道西玛电机为什么重视电机绕组端部绑扎吗

在电机制造领域，无论是定子绕组还是转子绕组，无论其属于软绕组还是硬绕组范畴，绕组端部的绑扎都是生产过程中不可或缺的一环。西玛电机这一工序的核心目标在于确保电机绕组间的相对位置稳定，包括绕组与绕组之间、绕组与绝缘材料之间，以及绕组与关联零部件之间的精确对齐，进而促进绕组在浸漆烘干过程中的有效固化。

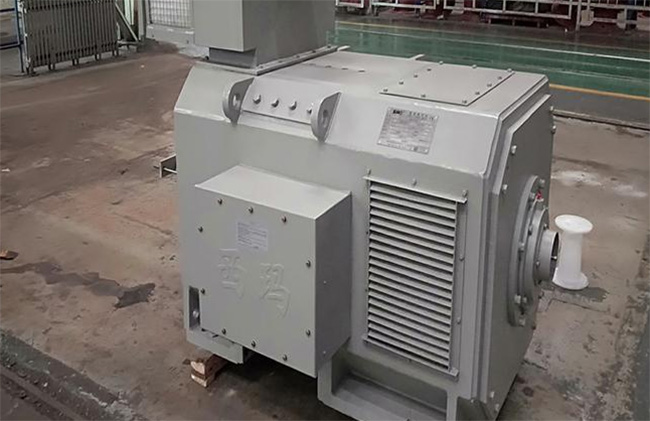

图为一台准备出库的西安西玛高压电机照片

电机绕组端部绑扎材料与方法的选择

为实现上述目标，通常采用热缩性绝缘绑带或绑扎绳作为绑扎材料。这些材料在加热后能紧密贴合绕组表面，形成坚固的整体结构，有效抵御外界应力。然而，值得注意的是，绑扎时应确保施加适当的拉紧力，以充分利用绑带的热缩性能，同时避免过度拉伸导致的材料性能下降。

电机绕组端部引线绑扎的特殊考量

针对引线的绑扎与固定，需特别关注两点：一是确保引线在绑扎后位置固定，避免随意移动；二是保护引线与本线连接处免受后续加工过程中的机械应力影响。因此，绕组端部的绑扎操作必须严格按照规范执行，而非简单地缠绕了事，以确保电气连接的稳定性和安全性。

西玛高压电机端部绑扎的深入解析

在高压电机中，由于绕组存在同相与异相之分，相邻线圈间会产生相互吸引或排斥的电磁力。为防止这些力导致的位移，需在端部进行更为精细的固定。具体做法是，在相邻绕组线棒间的侧面间隙中，选用与间隙大小相匹配的涤纶绳进行绑扎，以稳固线棒位置。

西玛电机对于采用VPI整浸工艺的高压电机定子，其绝缘结构复杂，包括粉云母带包扎的线圈和涤玻绳绑扎的线圈端部。在绑扎过程中，需特别注意控制绑扎力度，既要保证线圈与端箍之间的紧密接触，又要避免过紧导致的绝缘损伤。此外，在加热嵌线过程中，还需注意保护靠近鼻端线圈端部的绝缘材料，防止其因温度过高而软化损坏。

针对高速电机定子绕组端部尺寸长、喇叭口大等特点，可采用在端箍绝缘上平包一层厚4-5mm涤纶毡的方法。这层毡垫不仅能起到衬垫作用，防止线圈被端箍压陷，还能增加绑扎处的接触面积，提升线圈与端箍之间的结合力。最终，在绕组含漆固化后，这种结构将有利于端部在径向和切向上的稳定固定，延长电机的使用寿命。

了解更多关于电机的知识，请关注西安西玛电机有限公司网站。公司专业技术团队为您免费提供电机的选型、安装、调试、保养等技术指导服务，尽量避免企业因为电机技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
