修理西安西玛电机时，通常需要测量电机的绝缘电阻。本文以三相异步电动机为例，详细介绍了测量电动机绝缘电阻的方法和步骤。

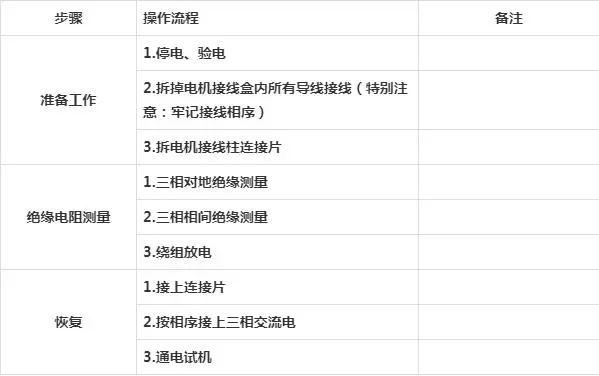

电机绝缘电阻测量操作流程如下表1所示：

测量西安西玛电机绝缘的准备工作

当然，第一步是切断电源，然后检查电源并开始第二步，同时确保没有电源。

第二步是打开电机接线盒并拆下所有接线。在拆除电线之前，应特别注意观察电线的相序（最好写下来），以便在测量和恢复电线时确保电线相序的正确性。在实践中，我有时会忘记在拆卸电线之前记住相序。我该怎么办？解决方案是简单地随意连接电线，然后用电测试机器。如果电机反转，则任意更换两相接线。

在测量西安西玛电机的绝缘性时，不能给电机布线。如果电机是接线的，这与电机和导线的绝缘值的测量值相对应。为了准确起见，必须移除所有导线，这也是第二步移除导线的原因。去除导线后，例如图1中的情况，它使用三角形接线（对于电机接线问题，您可以阅读我之前的文章“旋转相位异步电机的三角形和Y形接线方法和差异”，此处不解释）。


图1 电机的三角形接线

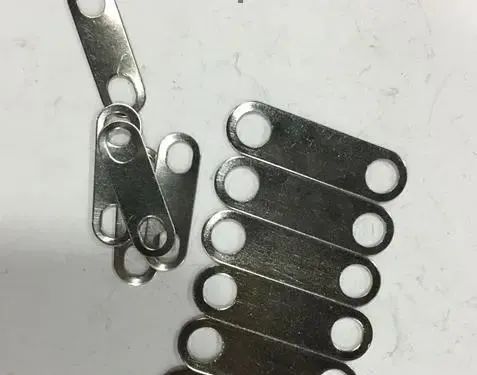

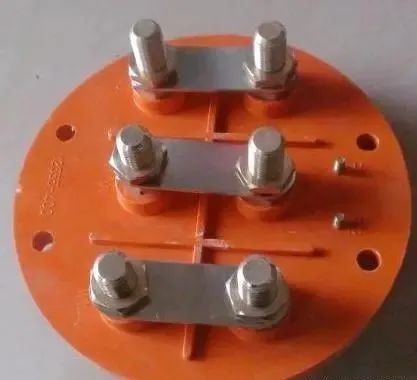

图2 电机接线柱连接片

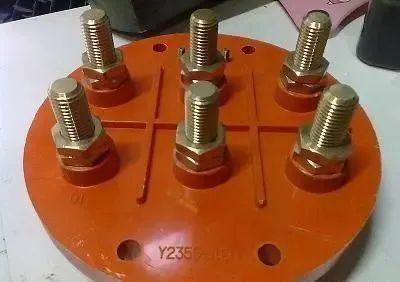

图3 电机的六个接线柱

第三步是拆除电机端子的三个连接器（如图2所示），导致图3中只有六个连接器没有连接在一起。在第三步中拆卸连接器的目的是在测量绕组之间的绝缘值之前完全分离三相绕组；接线盒如图3所示，准备工作已完成。您可以开始测量电机的绝缘电阻。

西玛电机绝缘电阻测量

测量绝缘电阻的工具是兆欧表，如下图所示。

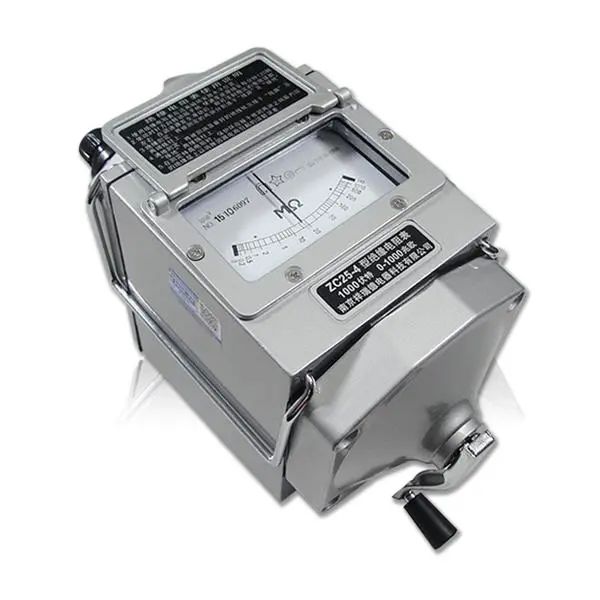

图 4手摇指针式兆欧表

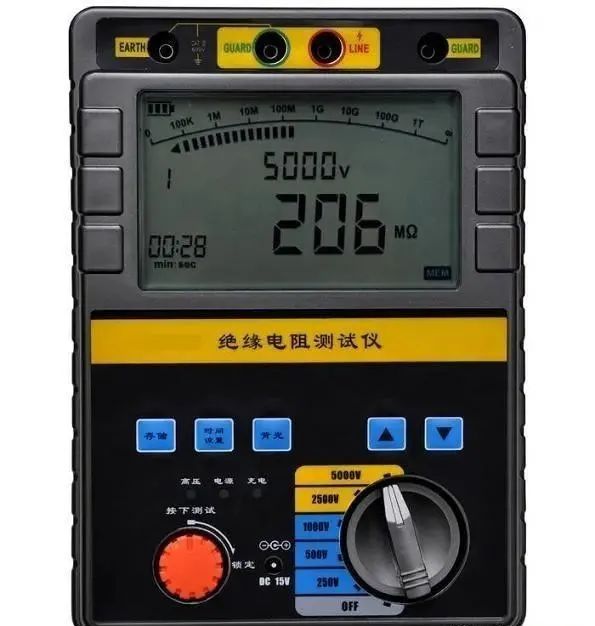

图 5充电式数字兆欧表

图4显示了手动指针式兆欧表，这是一种测量绝缘电阻的传统工具。它配备了一台内置电机，通过手动发电为操作提供电能。图5是一个可充电数字兆欧表，不需要手动发电，使用方便。兆欧表的单位是兆欧姆（电阻单位），1兆欧姆等于一欧姆的10–六次方。当然，对于绝缘来说，电阻越大越好。理想的绝缘电阻是无穷大的。

第一步是用兆欧表测量三相对质量的绝缘电阻。兆欧表有两根电线，一根连接到电机绕组的端子，另一根连接接地线（或电机外壳）进行测量（需要UVW三相测量）。

第二步是用兆欧表测量三相之间的绝缘电阻。兆欧表的两根导线连接到电机绕组的U相端子，另一根连接到电机线圈的V相端子。此时，测量UV两相之间的绝缘电阻。还测量了UW相绝缘电阻和VW相绝缘电阻。

第三步清空绕组。我们知道绕组是线圈，也被称为电感器，可以储存电能。当测量绝缘电阻时，它对应于电感的充电；因此，西安西玛绕组通电，电压高，功率低；因此，有时它会给人带来电（高功率和高电感电机储存更多的能量，更容易给人带来电力，而低功率电机通常不会）。由于功率低，电流很低，对人的生命没有危险；但是带电的感觉并不愉快，所以在恢复接线之前仍然需要放电。

西玛电机恢复步骤

第一步：是连接三个电机端子的连接器，如图3至图2所示。

第二步：是按照电线拆卸前记录的相序连接三相交流电源。在实际工作中，有时会在拆线之前忘记相序。该怎么办？方法是先随意连接电线，打开电源，然后测试机器。如果西安西玛电机反转，则任意更换两相接线。

第三步：打开机器并进行测试，以确保电机恢复正常并能正常工作。
